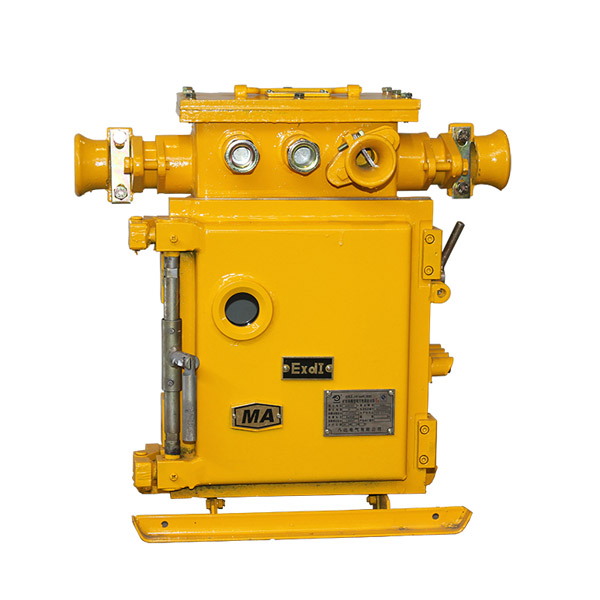

起动器适用于煤矿井下和其它周围介质中含有甲烷和爆炸性气体的环境中，在交流50HZ、电压至1140V，电流至200A及以下的供电线路中，对三相鼠笼型异步电动机进行直接或远距离起动、停止及反转控制。
产品基本参数：
|
产品型号 |
额定电压(V) |
额定电流（A） |
显示状态 |
|
QBZ-25/660(380) |
660(380) |
25 |
发光二极管显示 |
|
QBZ-25/660(380)N |
660(380) |
25 |
|
|
QBZ-30/660(380) |
660(380) |
30 |
|
|
QBZ-30/660(380)N |
660(380) |
30 |
|
|
QBZ-30/1140(660) |
1140(660) |
30 |
|
|
QBZ-30/1140(660)N |
1140(660) |
30 |
|
|
QBZ-60/1140(660) |
1140(660) |
60 |
|
|
QBZ-60/1140(660)N |
1140(660) |
60 |
|
|
QBZ1-80/1140(660) |
1140(660) |
80 |
|
|
QBZ1-80/1140(660)N |
1140(660) |
80 |
|
|
QBZ-80/660(380) |
1140(660) |
80 |
无显示 |
|
QBZ-80/1140(660) |
1140(660) |
80 |
|
|
QBZ-80/660(380)N |
660(380) |
80 |
|
|
QBZ-120/660(380) |
660(380) |
120 |
|
|
QBZ-120/660(380)N |
660(380) |
120 |
|
|
QBZ-200/660(380) |
660(380) |
200 |
主要部件性能参数见下:
|
名称 |
部件型号 |
所属起动器型号 |
额定电压（V） |
额定电流（A） |
分断能力（A） |
极限分断能力（A） |
电寿命AC3/AC4（万次） |
机械寿命（万次） |
|
接触器 |
CKJ5-125/1140 |
QBZ-80/1140（660）/660（380） |
1140 |
125 |
1250 |
2500 |
60/6 |
300 |
|
QBZ-80/1140（660）/660（380）N |
1140 |
125 |
1250 |
2500 |
60/6 |
300 |
||
|
QBZ-120/1140（660）/660（380） |
1140 |
125 |
1250 |
2500 |
60/6 |
300 |
||
|
QBZ-120/1140（660）/660（380）N |
1140 |
125 |
1250 |
2500 |
60/6 |
300 |
||
|
CKJ5-250/1140 |
QBZ-200/1140（660）/660（380） |
1140 |
250 |
2500 |
4500 |
60/6 |
300 |
|
|
换向开关 |
DH2（7）-200 |
QBZ-80/1140（660）/660（380） |
1140 |
125 |
375 |
|
0.3 |
|
|
GH2（7）-200 |
QBZ-80/1140（660）/660（380）N |
1140 |
125 |
375 |
|
|
||
|
DH2（7）-200 |
QBZ-120/1140（660）/660（380） |
1140 |
125 |
375 |
|
|
||
|
GH2（7）-200 |
QBZ-120/1140（660）/660（380）N |
1140 |
125 |
375 |
|
0.3 |
||
|
DH2（7）-200 |
QBZ-200/1140（660）/660（380） |
1140 |
200 |
600 |
|
0.3 |
||
并对电动机及有关电路进行过载、短路、欠压、过压等进行保护，同时对负荷电路绝缘状况实现漏电闭锁保护。
外形尺寸：
QBZ-30外形尺寸:279×559×571mm（长×高×宽）
QBZ-80外形尺寸:390×663×720mm（长×高×宽）
QBZ-80N外形尺寸:450×603×765mm（长×高×宽）
QBZ-200（120）外形尺寸:450×649×768mm（长×高×宽）
QBZ1-80N外形尺寸:436×662×750mm（长×高×宽）
QBZ1-80外形尺寸:436×662×720mm（长×高×宽）
